Области применения

Обогрев трубопроводов

Системы защиты DEVI устанавливают на объектах, де необходимо предотвратить замерзание водопроводных или канализационных труб, а также поддерживать определенную температуру в трубопроводах с горячей водой или другими жидкостями.

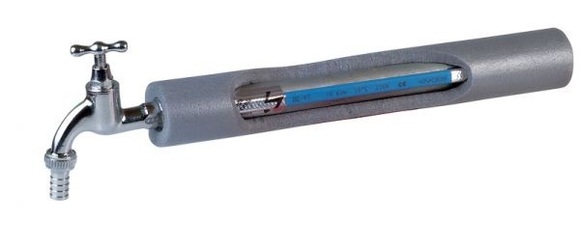

Системы DEVI можно монтировать внутри водопроводной трубы или на наружной поверхности.

Используют такие системы для труб различного назначения, для внутренних и наружных сетей и для рубопроводов, находящихся как над землей, так и под землей.

Системы подогрева труб можно использовать для:

1. Защиты трубопроводов от замерзания.
2. Поддержания заданной температуры в трубах.

Системы защиты DEVI устанавливают на объектах, де необходимо предотвратить замерзание водопроводных или канализационных труб, а также поддерживать определенную температуру в трубопроводах с горячей водой или другими жидкостями.

Системы DEVI можно монтировать внутри водопроводной трубы или на наружной поверхности. Используют такие системы для труб различного назначения, для внутренних и наружных сетей и для рубопроводов, находящихся как над землей, так и под землей.

Преимущества систем подогрева трубопроводов:

  • Предотвращение замерзания воды в трубах;
  • Поддержание заданной температуры жидкости внутри трубы;
  • Предотвращение затвердеваний и застоев масел в трубопроводах;
  • Эффективное горячее водоснабжение.

Нагревательные кабели на трубах

Из-за больших сезонных колебаний температур наружного воздуха трубопроводы требуют применения теплоизоляционных материалов и подогрева.

Существует несколько способов установки нагревательного кабеля на поверхность трубы:

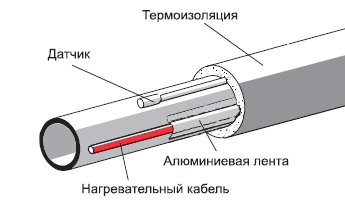

1. Один или несколько кабелей укладывают по прямой линии вдоль трубы:

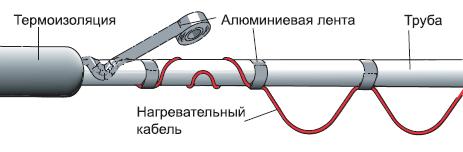

2. Кабель укладывают на трубе волнистой линией:

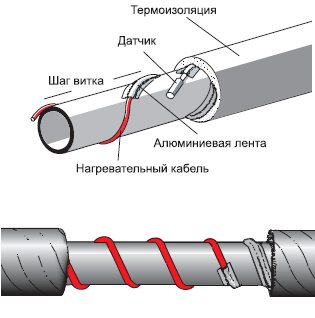

3. Кабель спиралью оборачивают вокруг трубы:

Укладка в 1 линию применяется, если расчетные теплопотери 1 м трубы не превышают погонную мощность кабеля (Вт/м). При больших теплопотерях вдоль трубы укладывают 2,3,4 линии кабеля. Намотка спиралью или более удобная укладка «волной» обычно применяются, если погонные теплопотери трубопровода при выбранной теплоизоляции превышают мощность теплоотдачи 1м нагревательного кабеля до 2,5 раз. Вначале кабель прикрепляют скотчем к трубе, образуя равномерно провисающие петли, затем укладывают петли вокруг трубы.

Трубопроводы обычно изолируют пенопластом, минеральной ватой или специально изготовленными для труб теплоизоляционными материалами, толщиной от 10 до 100 мм.

Предпочтительная теплоизоляция с низким уровнем влагопоглощения.

В большинстве случаев мощности кабеля 10 Вт на 1 метр трубы достаточно для защиты от замерзания, если:

  • Наружный диаметр трубы не более 50 мм;
  • Толщина теплоизоляции не менее 50 мм;
  • Наружная температура не ниже - 30°С.

 Установка на/в трубах, прокладываемых под землей

При прокладке трубопроводов с установкой системы защиты от замерзания нет необходимости размещать трубопровод ниже уровня промерзания грунта. Нагревательный кабель устанавливают непосредственно на поверхность или внутри трубы. Алюминиевый скотч обеспечивает плотный контакт между кабелем и трубой при наружной установке.

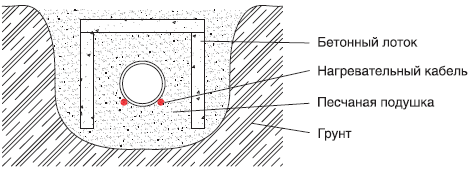

Труба с нагревательным кабелем, установленная в бетонном лотке.

Бетонные лотки защищают трубы и кабели от повреждений.

Труба с нагревательным кабелем, установленным в грунте.

Труба расположена под землей в слое песка на глубине 50 см и защищена сверху бетонными плитками.

читать далее
