Защита от замерзания
Например, на открытой двери может появиться лед. Кроме очевидных убытков от повреждения уплотнения двери, замерзшая конструкция может также препятствовать ее открытию и закрытию, что, в свою очередь, приведет к повышенному потреблению электроэнергии в холодильной камере из-за большой разницы температур.
Подвижные элементы раздвижных и вращающихся дверей также подвержены угрозе обледенения. Это касается не только холодильников, но также и гаражных ворот и дверей моек для машин и других помещений, где существует вероятность образования наледи. Предупредить возникновение этих проблем можно с помощью нагревательных кабелей Deviflex™.
Двери и ворота
Холодные помещения постоянно подвержены образованию льда и инея.
Например, на открытой двери может появиться лед. Кроме очевидных убытков от повреждения уплотнения двери, замерзшая конструкция может также препятствовать ее открытию и закрытию, что, в свою очередь, приведет к повышенному потреблению электроэнергии в холодильной камере из-за большой разницы температур.
Подвижные элементы раздвижных и вращающихся дверей также подвержены угрозе обледенения. Это касается не только холодильников, но также и гаражных ворот и дверей моек для машин и других помещений, где существует вероятность образования наледи. Предупредить возникновение этих проблем можно с помощью нагревательных кабелей Deviflex™.
Устанавливаемая мощность
Для ворот и дверей холодных помещений устанавливаемая мощность на погонный метр лежит в пределах 10 - 20 Вт для каждой конструкции.
Для пола вращающихся дверей и подвижных элементов внешних ворот устанавливаемая мощность должна соответствовать мощности систем стаивания снега и льда, то есть 350 - 400 Вт/м2.
Пример
Нижнюю планку наружных сдвижных ворот необходимо защитить от обледенения. Длина планки 7,5 м и ширина 10 см.
Таким образом, необходимо установить на площади 0,75 м2 систему мощностью около 263 Вт (из расчета 350 Вт/м2), то есть 35 Вт на метр конструкции.
Для этой установки используем нагревательный кабель Deviflex™ DTIP-18, 270 Вт (230 В), 15 м, закрепленный на планке в две линии.
Установка
Установку нагревательного кабеля на ворота, двери и т.п. выполняют путем приклеивания его с помощью алюминиевой ленты к задней (тыльной) части конструкции перед её монтажом.

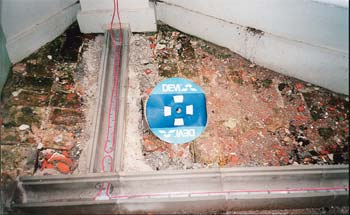

Для защиты от обмерзания направляющих планок в полу нагревательный кабель укладывают в бетон непосредственно под планкой.
Важно, чтобы кабель был уложен так, чтобы впоследствии он не был поврежден при установке планки.
Выбор оборудования
Резистивные нагревательные кабели Deviflex™ мощностью 10 - 20 Вт/м используют для укладки в бетон, например, для установок под направляющие планки и вращающиеся двери.
При установке в конструкцию дверей или ворот холодных помещений нагревательный кабель, как правило, работает постоянно.
Для других установок рекомендуем использовать электронный терморегулятор с датчиком температуры на проводе, например Devireg™ 330 (-10°С +10°C) или Devireg™ 610 (-10°С +50°C).
При установке в конструкциях датчик температуры крепят так же, как и нагревательный кабель, с помощью самоклеющейся алюминиевой ленты.
При установке под направляющие планки гофро-трубку с датчиком на проводе укладывают в бетон как можно ближе к тому участку планки, где крепят нагревательный кабель.

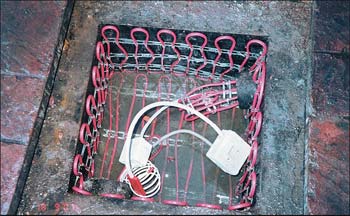

Водостоки
Ливневые стоки дождевой и талой воды часто устанавливают на рампах, мостах и эстакадах, а дренажные системы для отвода воды - в низкой местности.
Географические условия и суточные изменения температуры в районе 0°С могут привести к обледенению водостока, что станет причиной образования льда во всей системе.
В периоды оттепели система стока не оттаивает полностью, и талая вода не успевает стечь до новых заморозков.
Происходит дальнейшее обмерзание системы, которое нарушает ее работоспособность, а в худшем случае приводит к ее разрушению. Этих проблем можно избежать, установив нагревательные кабели Deviflex™ в водосточные и дренажные трубы.
Устанавливаемая мощность
Расчетная мощность для систем защиты от обледенения и стаивания снега и льда в зависимости от местных климатических условий составляет 200 - 400 Вт/м2. Для большинства типов водосточных труб погонная мощность на метр составляет 30-50Вт.
Пример
Крутая рампа, ведущая вниз к гаражу, заканчивается перед воротами. Для отвода дождевой и талой воды непосредственно перед воротами была установлена водосточная решетка. Необходимо защитить решетку от обледенения, а дренажную канавку прогреть для обеспечения беспрепятственного стока воды.
Ширина ворот 3 м, размер водостока 10 x 10 см. Водосток уходит на глубину ниже уровня промерзания (приблизительно 1,5 м). В желобе устанавливают 4 нити нагревательного кабеля и 2 нити в водосток. Общая длина кабеля 3 х 4 + 1,5 х 2 = 15 м.
Кабель DTIP-18, 270 Вт (230 B) длиной 15 м, обеспечит свободный сток талой воды.
Установка
Нагревательный кабель Deviflex™ может быть присоединен к решетке и трубам с помощью монтажной ленты Devifast™ или зажимов через каждые 30 см. Этим также обеспечивается необходимое расстояние между нагревательными линиями кабеля.Шаг укладки 5 - 7,5 см.
Выбор оборудования
Для защиты водосточных решеток и труб от обледенения используют электрические нагревательные кабели Deviflex™ мощностью 17 - 20 Вт/м и терморегуляторы Devireg™ 316, 330 (-10°C...+10°C), 610 или 850. Терморегуляторы с датчиками температуры обеспечивают включение подогрева только в случае возникновения угрозы обледенения.
